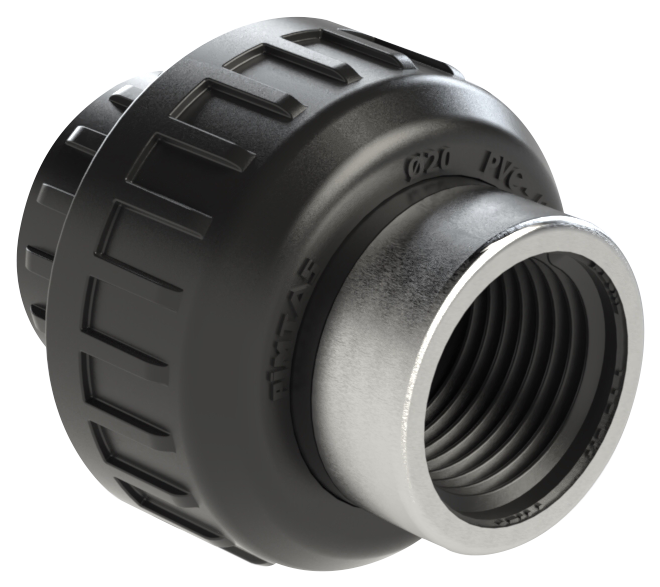

Yeni Seri U-PVC Tek Taraf İçten Dişli Rakor.
| Kategori | U-PVC Rakorlar |
|---|---|
| Malzeme | U-PVC |
| Ölçü aralığı | Ø20 - Ø110 mm |
| Basınç sınıfı (PN) | PN16 |
Yeni Seri U-PVC Tek Taraf İçten Dişli Rakor. Aksaray Çakmaklar mekanik tesisat ürün gruplarında temin edilebilir; ölçü, basınç sınıfı ve ürün kodlarına ait teknik bilgiler aşağıdaki tabloda verilmiştir.
Teknik Bilgiler
| ÇAP/DIA | Rp/(Inch) | (PN) | KOD/CODE | DN (MM) | D (MM) | L1 (MM) | Z1 (MM) | Z2 (MM) | L2 (MM) |
| 20 | ½” | PN16 | 228 00 020 2 NS | 15 | 43 | 16 | 3 | 10 | 16 |
| 25 | ¾” | PN16 | 228 00 025 2 NS | 20 | 52,5 | 18,5 | 3 | 10 | 18,5 |
| 32 | 1″ | PN16 | 228 00 032 2 NS | 25 | 60 | 22 | 3 | 7,6 | 22 |
| 40 | 1¼” | PN16 | 228 00 040 2 NS | 32 | 73 | 26 | 3 | 8 | 26 |
| 50 | 1½” | PN16 | 228 00 050 2 NS | 40 | 79 | 31 | 3 | 10 | 31 |
| 63 | 2″ | PN16 | 228 00 063 2 NS | 50 | 96,7 | 38 | 3 | 11 | 38 |
| 75 | 2½” | PN16 | 228 00 075 2 NS | 65 | 118 | 43,5 | 3 | 13 | 43,5 |
| 90 | 3″ | PN16 | 228 00 090 2 NS | 80 | 134 | 51 | 5 | 14 | 51 |
| 110 | 4″ | PN16 | 228 00 110 2 NS | 100 | 164 | 61 | 5 | 15 | 61 |
