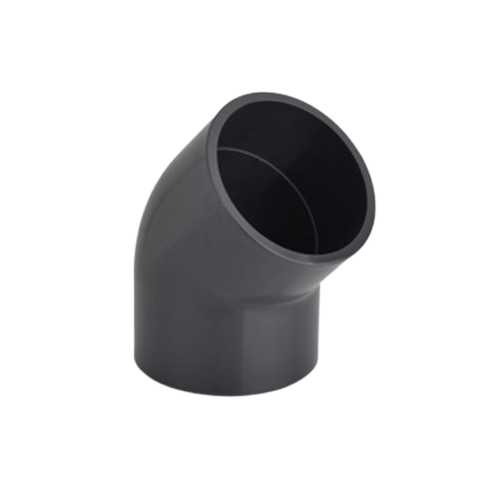

UH-PVC 45º Yapıştırma Muflu Dirsek.
| Kategori | UH-PVC Ek Parçalar |
|---|---|
| Malzeme | UH-PVC |
| Ölçü aralığı | Ø20 - Ø400 mm |
| Basınç sınıfı (PN) | PN10 - PN16 |
UH-PVC 45º Yapıştırma Muflu Dirsek. Aksaray Çakmaklar mekanik tesisat ürün gruplarında temin edilebilir; ölçü, basınç sınıfı ve ürün kodlarına ait teknik bilgiler aşağıdaki tabloda verilmiştir.

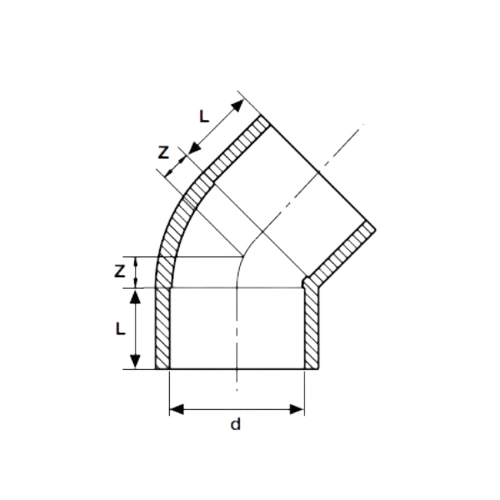

Teknik Bilgiler
| ÇAP/DIA | (PN) | KOD/CODE | L (MM) | Z (MM) |
| Ø20 | PN16 | 502000202 | 16 | 5 |
| Ø25 | PN16 | 502000252 | 183,5 | 6 |
| Ø32 | PN16 | 502000322 | 22 | 7,5 |
| Ø40 | PN16 | 502000402 | 26 | 9,5 |
| Ø50 | PN16 | 502000502 | 31 | 11,5 |
| Ø63 | PN16 | 502000632 | 38 | 14 |
| Ø75 | PN16 | 502000752 | 43,,5 | 16,5 |
| Ø90 | PN16 | 502000902 | 51 | 19,5 |
| Ø110 | PN16 | 502001102 | 61 | 24 |
| Ø125 | PN16 | 502001252 | 68,5 | 27 |
| Ø140 | PN16 | 502001402 | 76 | 30 |
| Ø160 | PN16 | 502001602 | 86 | 34 |
| Ø200 | PN16 | 502002002 | 106 | 43 |
| Ø225 | PN10 | 502002252 | 118,5 | 48 |
| Ø250 | PN10 | 502002504 | 131 | 53 |
| Ø280 | PN10 | 502002804 | 146 | 59 |
| Ø315 | PN10 | 502003154 | 163,5 | 63 |
| Ø355 | PN10 | 502003554 | 183,5 | 67 |
| Ø400 | PN10 | 502004004 | 206 | 72 |
