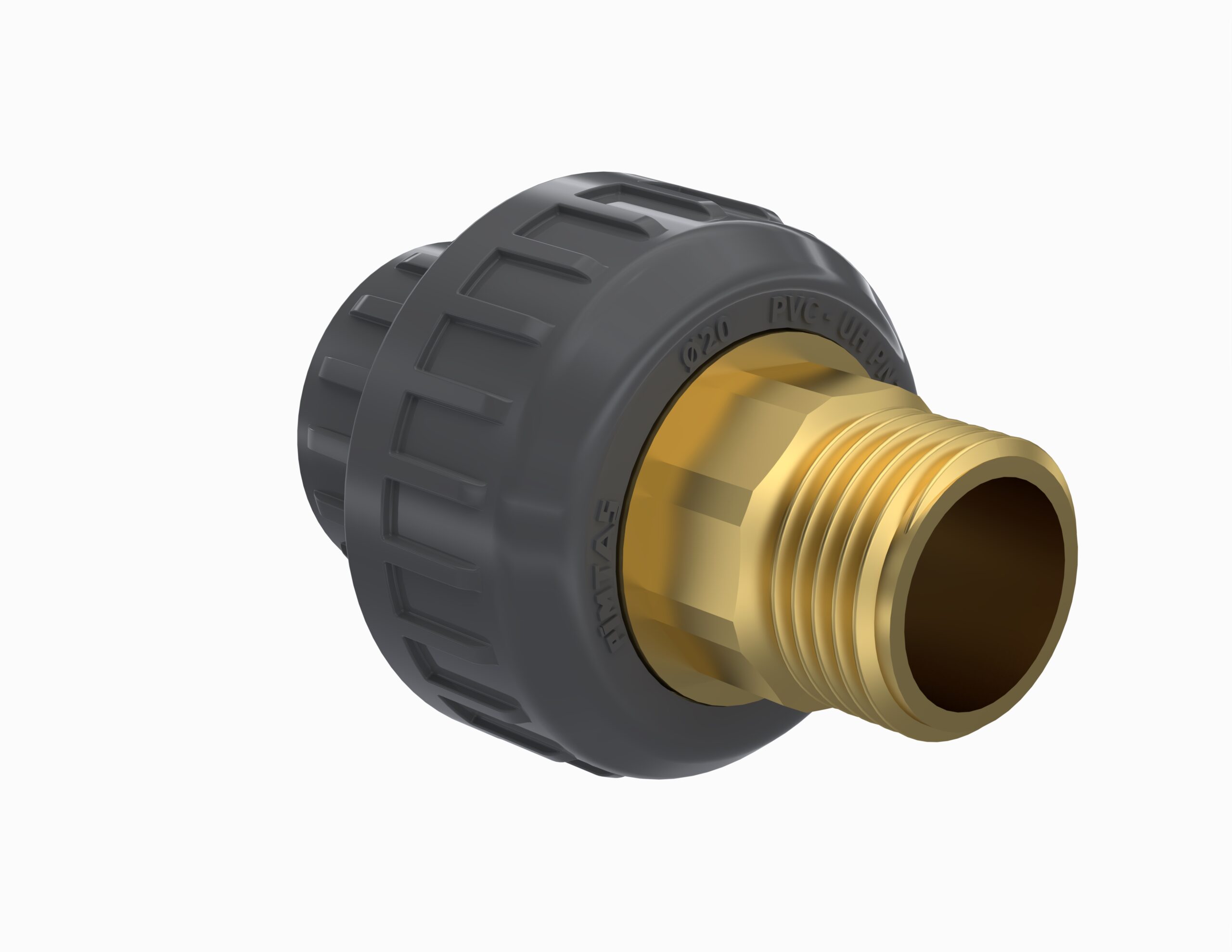

U-PVC Rakor Dış Diş Pirinç Çıkışlı.
| Kategori | U-PVC Rakorlar |
|---|---|
| Malzeme | U-PVC |
| Ölçü aralığı | Ø20 - Ø63 mm |
| Basınç sınıfı (PN) | PN16 |
U-PVC Rakor Dış Diş Pirinç Çıkışlı. Aksaray Çakmaklar mekanik tesisat ürün gruplarında temin edilebilir; ölçü, basınç sınıfı ve ürün kodlarına ait teknik bilgiler aşağıdaki tabloda verilmiştir.
Teknik Bilgiler

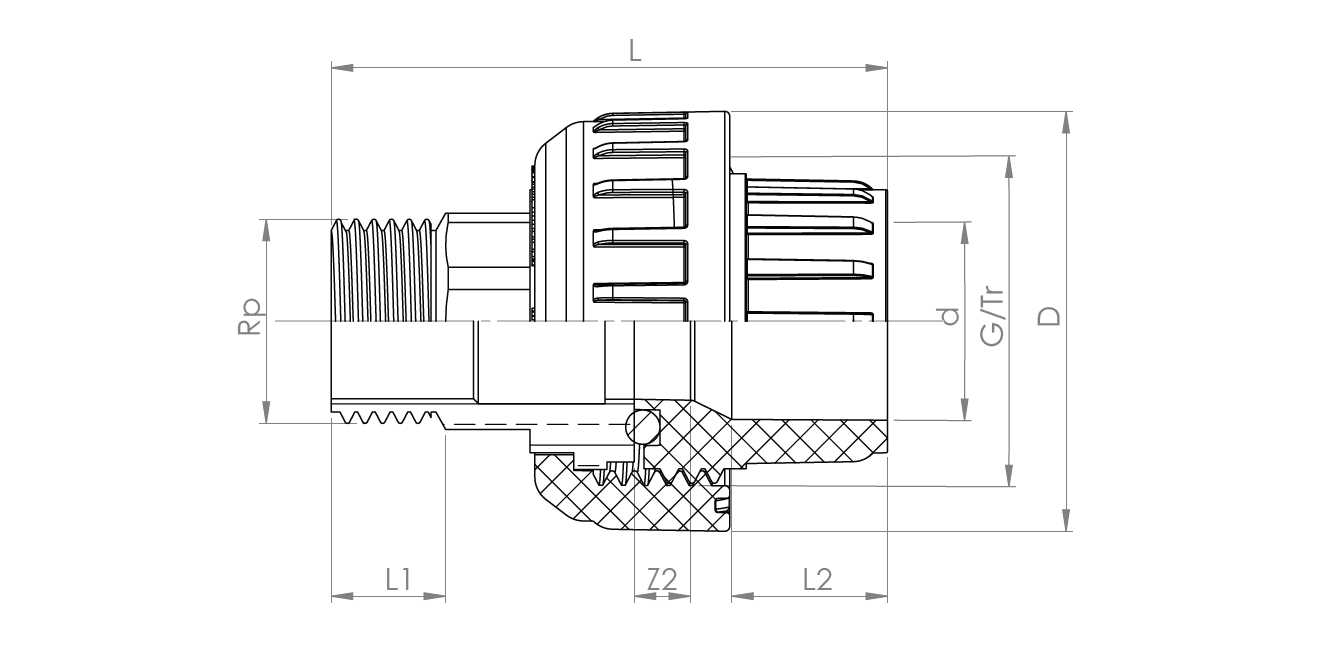

| ÇAP/DIA | Rp (Inch) |
(PN) | KOD/CODE | DN (mm) | G/Tr (mm) |
D (mm) | L1 (mm) | Z2 (mm) |
L2 (mm) |
L (mm) |
| 20 | 1/2″ | PN16 | 242300202 | 15 | 1″ | 43 | 11 | 10 | 16 | 57 |
| 25 | 3/4″ | PN16 | 242300252 | 20 | 1 1/4″ | 52,5 | 12 | 10 | 18,5 | 62 |
| 32 | 1″ | PN16 | 242300322 | 25 | 1 1/2″ | 60 | 13 | 7,6 | 22 | 63,5 |
| 40 | 1 1/4″ | PN16 | 242300402 | 32 | 2″ | 73 | 16,5 | 8 | 26 | 72 |
| 50 | 1 1/2″ | PN16 | 242300502 | 40 | 2 1/4″ | 79 | 17 | 10 | 31 | 83 |
| 63 | 2″ | PN16 | 242300632 | 50 | 2 3/4″ | 96,7 | 19 | 11 | 38 | 95 |
