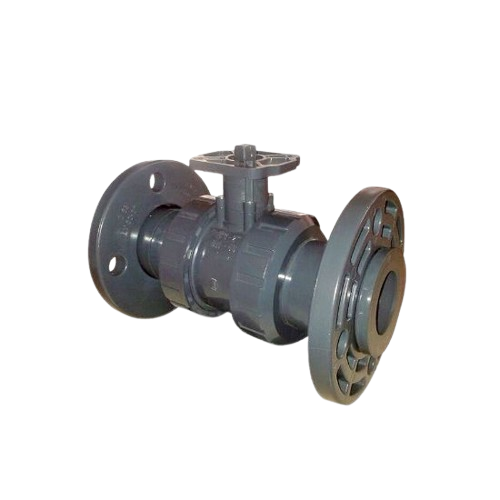

U-PVC Aktüatör Uyumlu Küresel Su Vanası Çift Taraf Flanş Bağlantılı.

Kategori	U-PVC Küresel Vanalar
Malzeme	U-PVC
Ölçü aralığı	Ø20 - Ø110 mm
Basınç sınıfı (PN)	PN16

U-PVC Aktüatör Uyumlu Küresel Su Vanası Çift Taraf Flanş Bağlantılı. Aksaray Çakmaklar mekanik tesisat ürün gruplarında temin edilebilir; ölçü, basınç sınıfı ve ürün kodlarına ait teknik bilgiler aşağıdaki tabloda verilmiştir.

Teknik Bilgiler

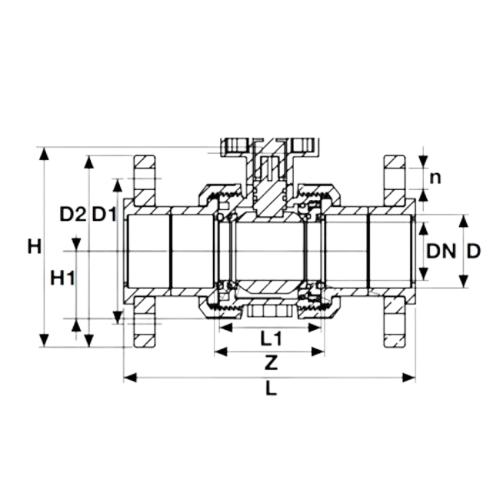

U-PVC Aktüatör Uyumlu Küresel Su Vanası Çift Taraf Flanş Bağlantılı ölçü şeması

ÇAP/DIA	(PN)	EPDM KOD/CODE	EPDM & PTFE KOD / CODE	FPM & PTFE KOD / CODE	L (MM)	H (MM)	H1 (MM)
20	PN16	300070202	300 08 020 2	301 08 020 2	123	131	27
25	PN16	300070252	300 08 025 2	301 08 025 2	140	133	31
32	PN16	300070322	300 08 032 2	301 08 032 2	158	141	33
40	PN16	300070402	300 08 040 2	301 08 040 2	186	157	41
50	PN16	300070502	300 08 050 2	301 08 050 2	231	182	46
63	PN16	300070632	300 08 063 2	301 08 063 2	253	218	58
75	PN16	300070752	300 08 075 2	301 08 075 2	291	228	65
90	PN16	300070902	300 08 090 2	301 08 090 2	353	252	89
110	PN16	300071102	300 08 110 2	301 08 110 2	431	276	105
